如何來確定濾芯的結構完整性指標？（一）

【概要描述】濾芯產品的結構完整性驗證和初始冒泡點的確定用于評定過濾器濾芯在制造、試驗、使用過程中是否損壞，通過初始冒泡點的測量可用于研制產品的改進或制造過程的評價。

分類：產品知識
作者：1
來源：利菲爾特
發布時間：2023-12-02
訪問量：0

詳情

濾清器濾芯的性能評定分為過濾性能和機械性能亮大部分，其中過濾性能的指標有過濾精度、納污容量、清潔濾芯的流阻特性。而機械性能指標有抗破裂性能、脈沖疲勞與冷啟動性能、濾芯與試驗液相容性、結構完整性等指標。其中結構完整性是反映濾芯基本性能的一個關鍵指標。從這個指標我們可以推算出濾清器濾芯的大致精度和產品質量是否合格。首先在濾清器濾芯生產廠商的產品研發與生產質量控制中需要這個指標。其次在濾清器產品供需雙方廠商的驗收與質量控制，也需要這個指標。甚至在濾芯的使用單位為了保證配套系統的正常工作有時候也會用到這個指標。來對產品進行檢查確保完整性是否合格。因此，如何科學認真的判定濾芯結構完整性就很重要。

本文通過介紹濾芯結構完整性指標的確定過程，同大家一起探討一下這個過程中需要注意的細節，同行業技術人員多交流，以促進濾清器行業整體研發水平的提高。

1、什么是結構完整性試驗

在ISO2942中是這樣描述的：本標準規定了一種采用冒泡點檢驗濾芯結構完整性和確定濾芯過濾材料最大孔徑位置的試驗方法。它的目的很明確：測試和找出濾芯中的最大孔徑的位置，并且判定最大孔徑是否符合濾芯技術指標的要求，如果超出了指標，就判定濾芯技術指標不合格。

1.1濾芯結構完整性試驗與冒泡法測試孔徑之間的關系：

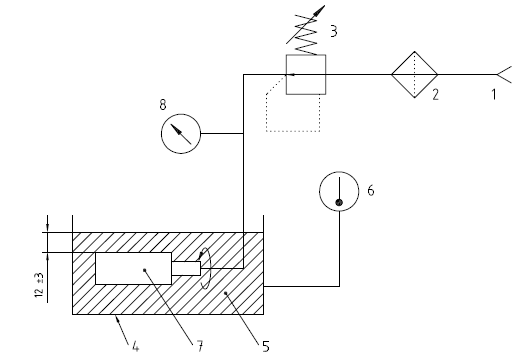

1 試驗氣源 2空氣凈化過濾器 3 氣壓調壓閥 4試驗槽 5 試驗液體

6 溫度計 7 被測試濾芯 8 壓力表

圖1 ISO2942 濾芯結構完整性試驗原理圖

結構完整性試驗基礎理論原理是利用冒泡試驗方法，區別孔徑和冒泡壓力值關系來進行反推。計算公式為：

D——孔徑（μm）

S------試驗液表面張力 (N/m)

P------測出壓力 (pa)

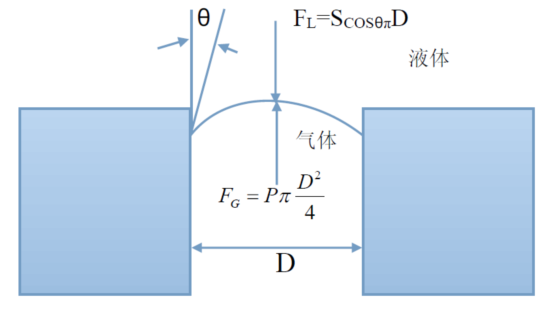

1.2冒泡試驗法的原理

就是把過濾器（濾芯、濾材）浸入試驗液中，并使之浸透過濾器（濾芯、濾材）的多孔結構。對多孔壁一側施加氣壓，使氣體把浸濕孔的液體排出。緩慢地增加氣壓，直至見到第一串連續的氣泡從多孔面逸出。產生“第一氣泡”所需氣壓的測量值實質上等于與最大孔徑的表面張力相平衡的壓力。對浸入深度和試驗液表面張力進行適當的修正，這個冒泡壓力就是最大孔徑的相應量度。這是材料測試的基礎，也是驗證的重要指標。
