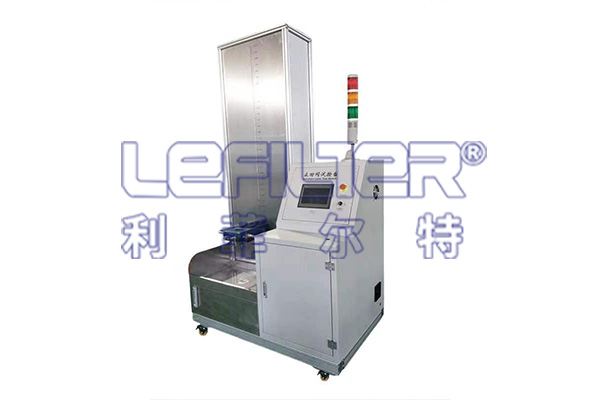

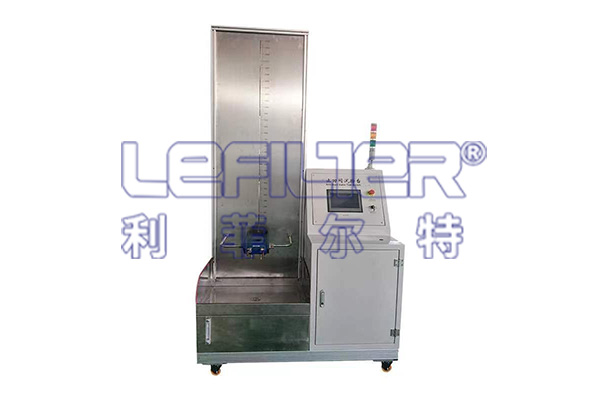

止回閥試驗臺

ZHF-JY1500止回閥試驗臺主要用于測試機油濾清器在安裝狀態下防止機油從濾清器內部流失的能力。

聯系我們

產品描述

ZHF-JY1500止回閥試驗臺主要用于測試機油濾清器在安裝狀態下防止機油從濾清器內部流失的能力。

試驗臺采用工業觸屏結合PLC控制方法，在產品一次裝夾后自動完成產品的排氣、試驗工位轉換。泄流量測量，提示操作步驟；自動移動裝置按程序設定工作，便于測量止回閥的流量-壓力降特性。試驗臺具有完善的保護機制，包括電機異常，溫度、壓力等報警裝置。可有效保障人身及設備安全。

執行標準

ISO4548-9：1997 《內燃機 旋裝式機油濾清器第9部分進口和出口止回閥試驗》

測試對象

內燃機旋裝式機油濾清器進口止回閥、出口止回閥。

測試項目

止回閥泄漏量

止回閥開啟壓力

止回閥流量及壓力降特性

主要技術參數

表1 ZHF-1500主要技術參數表
序號	技術 參數	技術 指標	備注說明
1	試驗介質	礦物油
2	介質粘度	8±2cSt/20℃
3	試驗溫度	25±5℃
4	系統流量	2 L/min
5	額定壓力	0.5 MPa
6	驅動裝置行程	1500 mm
7	位移控制精度	±2mm
8	移動油筒容量	5 L
9	儲油箱容量	30 L
10	電源	AC 380V / 50 Hz
11	功率	1 kW
12	外形尺寸	2200×1300×2000（長×寬×高）	（以會簽圖紙為準）
13	重量	800 kg

主要結構說明

試驗臺由試驗循環系統、高架油筒及其驅動裝置、試驗工裝及其旋轉裝置、電氣系統、試驗臺機架等五部分組成。

試驗循環系統

1 試驗循環系統原理圖見圖1

2 試驗泵選用葉片泵，此泵具有結構緊湊、運行平穩、噪音低等特點。

3 管路中安裝管路過濾器，清潔試驗系統

4 轉換閥選用電動球閥，密封可靠。

5 試驗管路采用不銹鋼卡套管。連接工裝管路，采用高壓膠管。

6 儲油箱采用不銹鋼板制造，具有液位指示。

移動油筒及其驅動裝置

移動油筒內設置溢流回路，充液回路，工作回路。保證液位穩定。安裝液位異常報警裝置。

1 驅動電機：采用步進電機。

2 位置檢測采用：不銹鋼標尺。

3 試驗工裝及其旋轉裝置

試驗工裝上安裝排氣閥、取樣球閥。工裝可以自動180°范圍內旋轉。

4 電氣系統

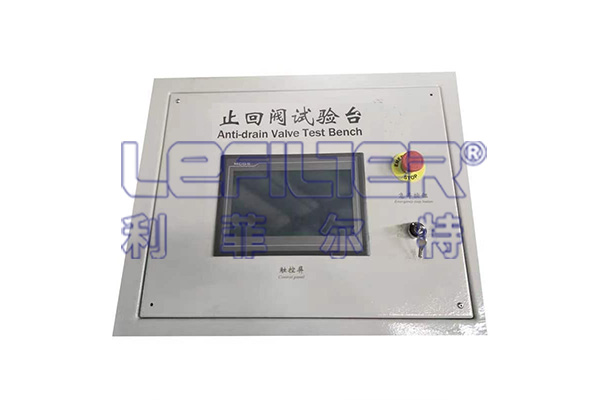

采用觸摸屏、PLC 操作控制。通過在觸摸屏上點擊設置工作項目，自動完成控制任務，提示手動操作。

5 試驗臺機架

試驗臺機架設計采用高強度工業鋁型材框架結構，具有重量輕、強度高、外形美觀等諸多優點。臺架選用四個單輪承載500kg的高強度帶墊腳的工業腳輪，即可靈活移動，又可固定支撐，經久耐用、勞固可靠。

試驗面板及操作臺面，采用不銹鋼材質且試驗面板采用先進的激光打標技術，標識清晰美觀、永不褪色。
